特徴
- Model Name: ALX18P-051AAC-00
- シングルバンド IEEE 802.11 b/g/n 標準対応
- 統合シールド、簡単な統合
- Bluetooth、Wi-Fi、IIoT（産業用モノのインターネット）
- コスト効率の高いソリューション
- カスタムアンテナ設計、高度なコンピュータシミュレーション
2.4GHz 埋め込みPCBダイポールアンテナ、ISM/WLAN、I-PEX
内臓アンテナ / Wi-Fi 2.4GHz / Bluetooth
説明
仕様
私たちのサービス
2.4GHz 埋め込み型 PCB ダイポールアンテナ、ISM/WLAN、I-PEX

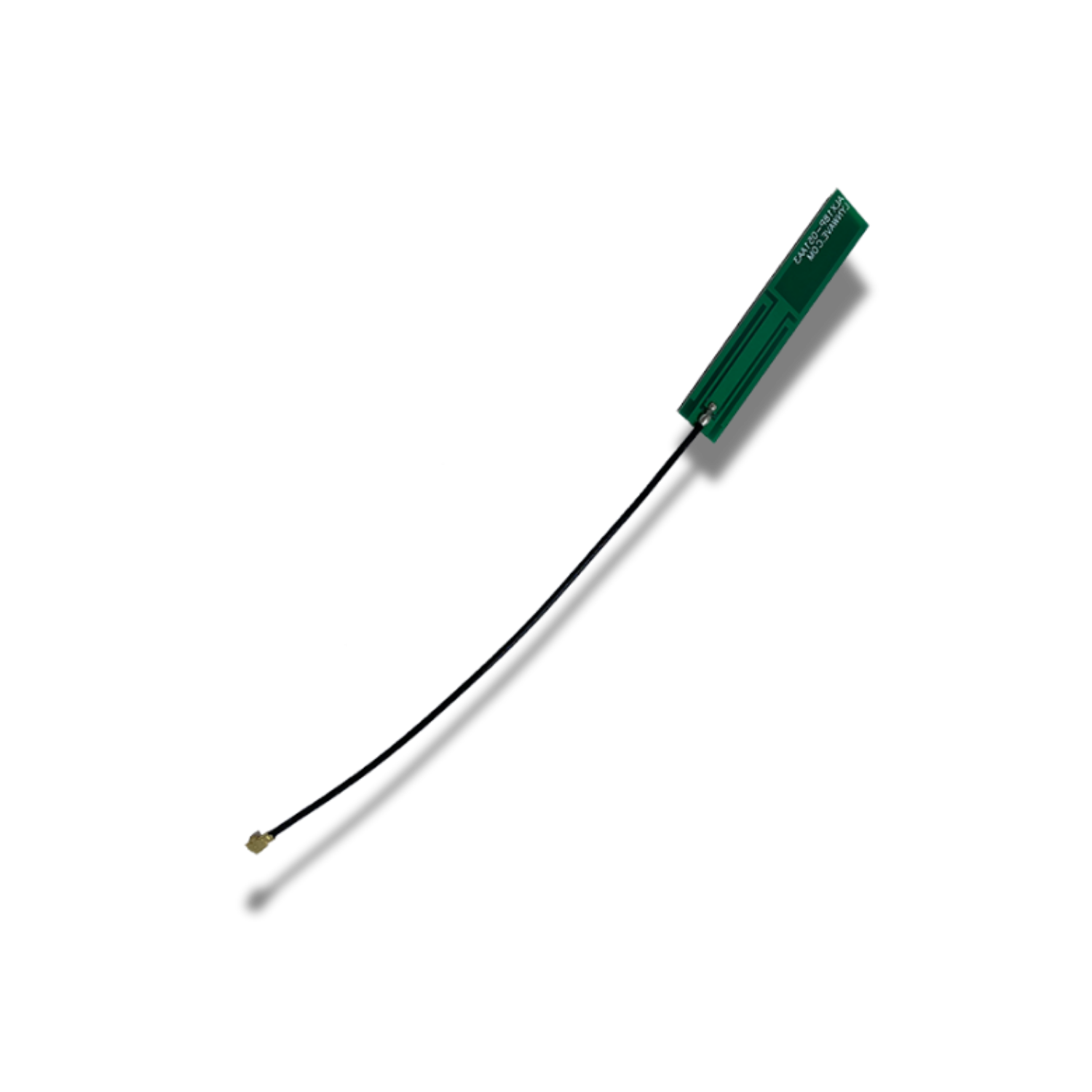

このダイポールアンテナ「ALX18P-051AAC-00」は、BluetoothやWi-Fiを含む2.4GHz周波数帯向けに高効率で迅速な統合を実現する埋め込み型アンテナです。ピークゲインは2.5dBi、IPEXコネクタ付きPCB設計で、取付けが容易な131mm RF-1.13ケーブル（カスタマイズ可能）を備えています。
ダイポールアンテナの最大の利点は、そのシンプルさです。ギャップサイズはアンテナの実用的な性能にほとんど影響を与えません。共振周波数で使用する際、非常に高い効率を発揮します。送受信時は全方向性であり、方向を気にせず周波数帯内のほとんどの信号を受信できます。
さらに、LYNwaveはあらゆるアンテナがデバイス要件を満たすよう設計・製造を行うことが可能です。
LYNwaveは強力なR&Dアンテナ開発能力を持ち、先進的なコンピュータシミュレーションを用いたカスタムアンテナ設計を得意としています。異なる環境に合わせた調整済みカスタムバージョンの作成も可能です。LYNwaveまでお気軽にお問い合わせください。包括的なサポートを提供いたします。
| モデル名 | ALX18P-051AAC-00 |
| 周波数 (MHz) | 2400~2500 |
| ピークゲイン (dBi) | 2.5 |
| VSWR | 2.0 : 1 |
| 寸法 (mm) | 48 x 8 x 1 |
| ケーブル長さ (mm) | 131 (カスタマイズ可能) |
| コネクタ | IPEX |
| 動作温度 (°C) | -40°C ~ +85°C |
| リードタイム | 4~6週間 |
- 革新的なカスタマイズアンテナ設計サービス
- RFアンテナ設計（Wi-Fi、LTE、GNSS、NFC、LPWAN、ISM、ZigBee、Bluetooth、その他）
- スマートアンテナ設計
- 熱ソリューション設計（アンテナとヒートシンクの統合）
- 高利得パッチアンテナソリューション
- 内部および外部用途のために最適化された性能と設計
- 3Dシミュレーション事前テスト提供
- 広範なラボおよびフィールドテストサポート
